產品概述

KYN□-24型戶內金屬鎧裝抽出式開關設備是24千伏三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等實行控制保護、監測之用。

產品特點

■ 產品主要包括高壓斷路器，（配用我公司開發自制的SEAC2真空固封斷路器）接地開關、互感器等。KYN□柜體由柜架和可抽出式手車二部分組成，各種手車均采用蝸桿搖動推進和退出，其操作輕便、靈活。整個手車體積小，檢查和維修方便。手車在柜體內試驗位置和工作位置都有到位裝置，以保證機械聯鎖可靠。
■ 具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔離室、防止帶電時誤合接地開關的聯鎖功能。
■ 斷路器選用自行研制的固封型真空斷路器
■ 斷路器操作方便并且免維修。
■ 手車自動對位裝置便于手車推進。
■ 各高壓隔室由接地的金屬隔板完全隔離，斷路器室、母線室和電纜室都設置有壓力釋放裝置, 具有高性能的機械聯鎖和電氣聯鎖，確保安全可靠。

產品正常工作條件

• ? 使用場所：戶內；
• ? 周圍空氣溫度：上限+40℃，下限—15℃，日溫差不大于25℃；
• ? 海拔不超過2000m；
• ? 相對濕度：日平均不大于95%，月平均不大于90%；
• ? 沒有火災、爆炸危險、嚴重污穢（污穢等級不超過Ⅱ級）、化學腐蝕及劇烈震動的場所。
對于使用范圍超過以上規定的特殊運行環境，請與四川電器集團股份有限公司協商解決

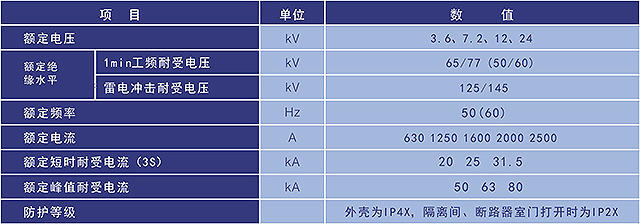

產品柜體及主要元件技術參數

用戶在訂貨時應注明

• ? 斷路器型號，名稱及訂貨數量
• ? 斷路器額定電壓，額定電流及額定短路開斷電流
• ? 額定操作電壓
• ? 備品，備件的名稱及數量
• ? 用戶若有其他特殊需求，可在訂貨時說明
• ? 產品咨詢電話：028-63155909
